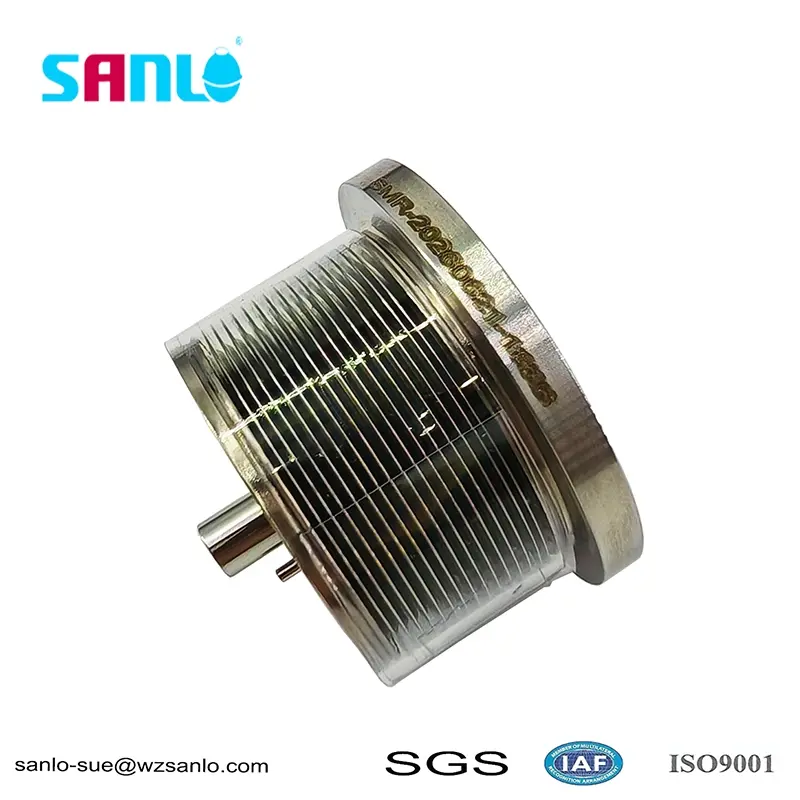

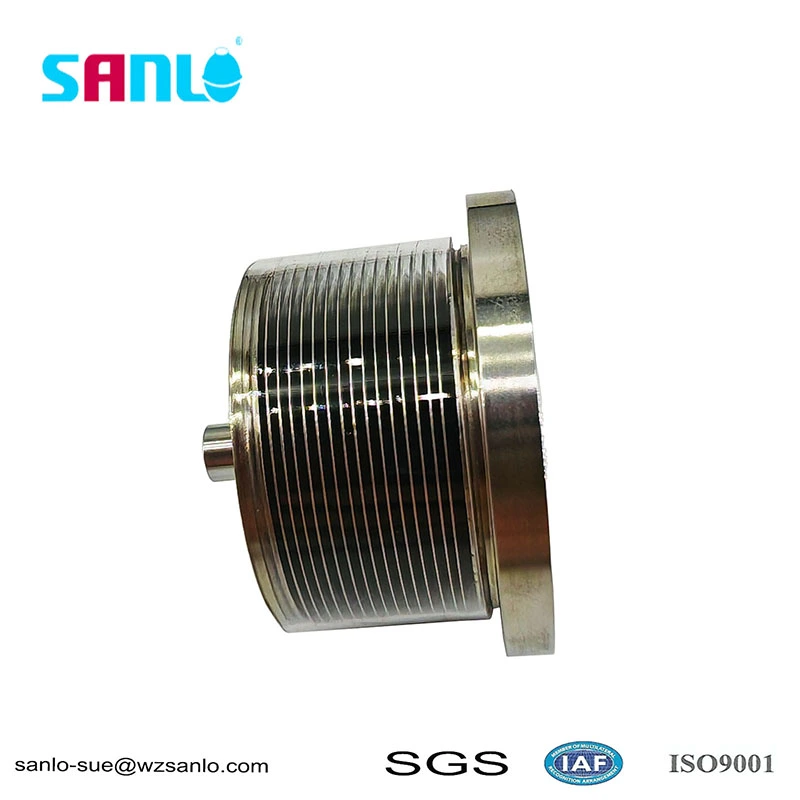

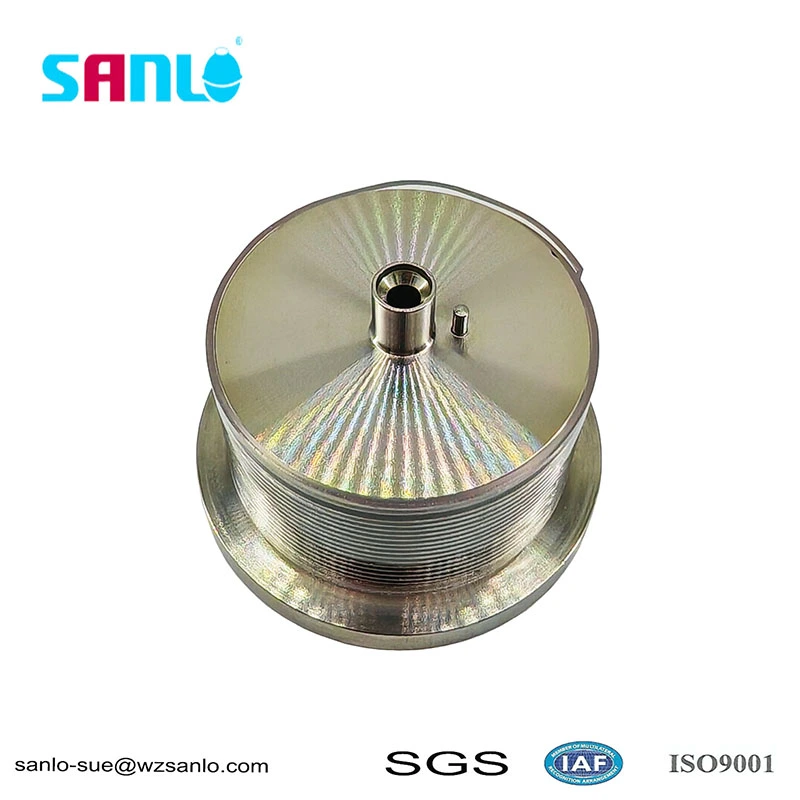

Tubo corrugato saldato sotto vuoto in metallo SUS316L 37-19

Introduzione del tubo corrugato saldato sotto vuoto in metallo SUS316L 37-19

Struttura complessiva e processo produttivo

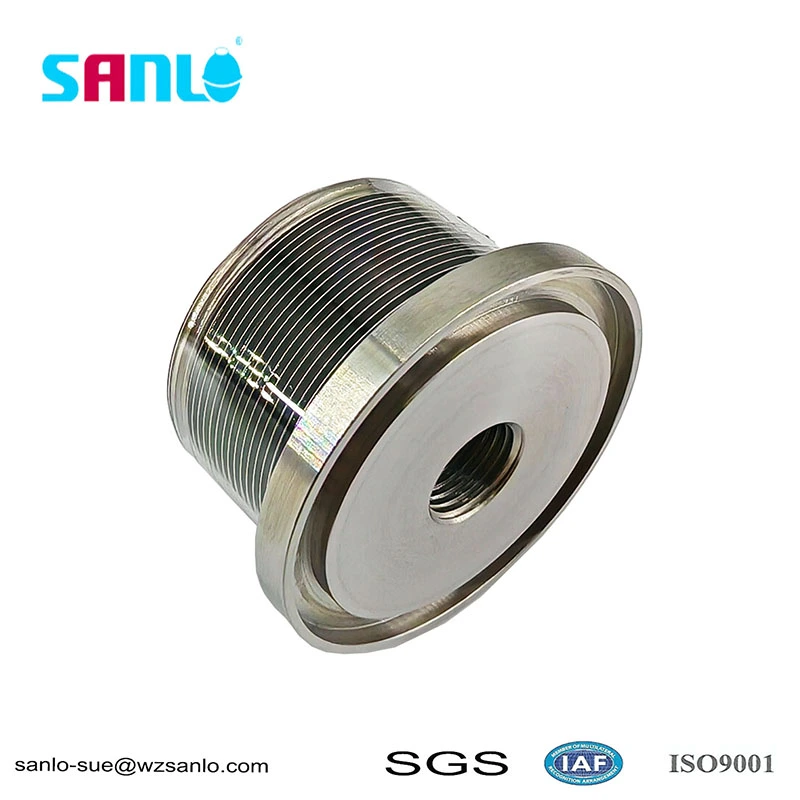

L'intero prodotto è costituito da un tubo corrugato saldato con bordo a 8 onde e da un gruppo base di installazione lavorato con precisione, tutti progettati con integrazione in acciaio inossidabile 316.

1. Tecnologia di lavorazione del tubo corrugato

Adottando il processo di formatura della saldatura laser dei bordi ultrasottili della lamiera di acciaio inossidabile, la saldatura precisa dei bordi viene eseguita strato per strato per formare 8 serie di increspature uniformi. Le dimensioni del diametro interno ed esterno sono rigorosamente controllate e le rughe ondulate sono lisce senza saldature virtuali o mancate saldature. Diversamente dai tradizionali tubi corrugati formati idraulicamente, la struttura di saldatura dei bordi ha uno spessore di parete uniforme, una maggiore consistenza nell'espansione e nella contrazione e zero perdite nella tenuta dell'aria.

2. Tecnologia di lavorazione di precisione per la base

La base della flangia e il perno di posizionamento sono tutti lavorati con precisione CNC, con tolleranze di apertura e diametro del perno controllate a livello micrometrico. Il raccordo di assemblaggio e lo spazio di raccordo vengono elaborati rigorosamente secondo gli standard di disegno. Il tubo corrugato e la base possono essere assemblati senza soluzione di continuità senza la necessità di ulteriori modifiche alla guarnizione. Dopo l'assemblaggio, la coassialità complessiva è elevata e non si verificheranno deviazioni o inceppamenti.

3. Progettazione integrata completa

Il tubo corrugato e la base sono parti personalizzate che possono essere preassemblate prima di lasciare la fabbrica. La struttura di tenuta integrata elimina la necessità per i clienti di eseguire processi secondari di saldatura e modifica. I disegni standardizzati vengono utilizzati per la produzione di massa, con lotti di dimensioni uniformi e forte intercambiabilità.

Eccezionali prestazioni di elasticità e tenuta dei tubi corrugati saldati sui bordi

La struttura compatta a 8 onde fornisce una compensazione sufficiente dell'espansione e della contrazione in uno spazio di installazione ristretto, che può compensare lo stress causato dall'espansione e dalla contrazione termica dell'apparecchiatura, dalle vibrazioni meccaniche e dal disallineamento dell'installazione e ha un buon assorbimento degli urti ed effetti tampone. La struttura sigillata completamente saldata isola completamente gas e liquidi, senza perdite, ed è il componente elastico di tenuta centrale degli strumenti di precisione.

Base di lavorazione di precisione, elevata precisione di assemblaggio

Standardizzazione delle dimensioni del perno di posizionamento della base e del foro della flangia, corrispondenza precisa del foro del perno, aderenza perfetta dopo l'assemblaggio, gioco minimo e assenza di inclinazione o eccentricità del tubo corrugato durante il funzionamento, riducendo notevolmente la perdita di fatica e migliorando la durata complessiva del prodotto; La base della flangia può essere imbullonata direttamente alla camera dello strumento per un'installazione facile e sicura.

Stabile e durevole, con una lunga vita a fatica

Il processo di saldatura è maturo, la forza di ondulazione è uniforme, abbinata a un limite di base di alta precisione, la frequenza di fatica da espansione alternativa è elevata, l'elasticità non decade in condizioni di lavoro a lungo termine e non è facile rompersi o perdere gas. È adatto per apparecchiature strumentali industriali che funzionano continuamente per 24 ore.

Principali scenari applicativi

Questo set completo di tubi corrugati saldati sui bordi viene comunemente utilizzato come componente di compensazione della tenuta interna per vari strumenti industriali di precisione

1. Componenti di tenuta elastica interna dell'indicatore di livello a ribalta magnetica e del sensore di livello a galleggiante;

2. Soffietti isolanti per trasmettitori di pressione e sensori di pressione miniaturizzati;

3. Sigillatura di parti di espansione per valvole a vuoto e micro valvole di controllo idrauliche;

4. Apparecchiature per analisi alimentari e farmaceutiche, strumenti fluidi di precisione da laboratorio;

5. Strumenti di monitoraggio online su piccola scala per il trattamento chimico e delle acque.

Adattarsi a media e bassa pressione, ambienti medi leggermente corrosivi; Non adatto a condizioni di corrosione estreme come acido fluoridrico concentrato e acidi fortemente ossidanti ad alta concentrazione.
